一般電球

---

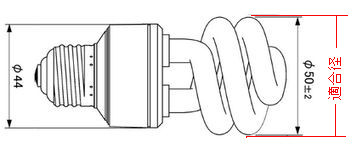

適合径：ランプの外径	最大開き径：ランプの最大径部を通過したときの 　　　　　　　　　　　　　　　　　ホルダの最大外径

＜ミニランプ＞

※ホルダ品名をクリックすると図面が参照出来ます。

ランプ種		適合径（mm）	電力（ｗ）	ホルダ型式	ランプ保持長さ（mm）
ハロゲン クリプトン 球		Φ11	50〜130	HR11	28
		Φ11	50〜130	HR11s	18
		Φ1２	65〜130	HR12s	23
		Φ14	100〜500	HR14	28
		Φ14	100〜500	HR14s	18
ミニランプ 小丸球		Φ18〜20	5〜10	HR20	32
		Φ30	5〜10	HR30	27

＜一般電球＞

ランプ種		適合径（mm）	電力（ｗ）	ホルダ型式	最大開き径 （mm）
ミニクリプト ン球 ボール球		Φ35	3〜60	B35	Φ47
		Φ45〜50	25〜100	B47	Φ58〜61
		Φ50〜55	9〜60	B50	Φ63〜66
		Φ65〜80	22〜200	B70	Φ80〜91
		Φ80〜95	8〜300	B95	Φ99〜107
シリカ電球 無電極ラン プ		Φ55〜60	8〜100	A60	Φ72〜75
		無電極Φ65	12	PFA65	Φ78
		無電極Φ75	20	PFA75	Φ85

＜レフランプ＞

ランプ種		適合径（mm）	電力（ｗ）	ホルダ型式	最大開き径 （mm）
ミニレフ形 レフ形		Φ45	30〜40	R45	Φ54
		Φ50	25〜50	R50	Φ60
		Φ60、62	40〜60	R60	Φ75
		Φ80	100	R80	Φ98
		Φ100〜110	150〜200	R110	Φ114〜122
		Φ60	9	KT63	Φ76

＜HID一般型ランプ＞

ランプ種		適合径（mm）	電力（ｗ）	ホルダ型式	最大開き径 （mm）
＜HID＞　 一般形		Φ55	40	H40	Φ67
		Φ70	80〜100	H81	Φ85
		Φ90〜100	110〜250	H203　※1	Φ109〜116
		Φ110〜120	270〜500	H304　※1	Φ122〜132
		Φ140〜180	660〜1000	H701　※1	Φ158〜194
ボール形		Φ125	80〜150	B125　※1	Φ142
		Φ150	100〜300	B150　※1	Φ167
リフレクタ形		Φ120〜140	100〜250	R135　※1	Φ140〜153
		Φ160〜180	200〜750	R175　※1	Φ181〜201
		Φ183〜200	150〜500	R200　※1	Φ202〜217

＜HID直管型ランプ＞

ランプ種		適合径 （mm）	電力（ｗ）	ホルダ型 式	最大開き径（mm）
直管型 HID　　 HCI　　 　 CDM- TP 　　MT, NHT		Φ18	65〜85	HR20	ランプ保持長さ：32
		Φ20.5	35〜70	T20	ランプ保持長さ：32
		Φ22	53	T22	ランプ保持長さ：32
		Φ26	100	T26	Φ36/ランプ保持長さ：58
		Φ28	100	T28	Φ34/ランプ保持長さ：58
		Φ30〜32	20〜150	T30	Φ43/ランプ保持長さ：65
		Φ35	70〜100	T35	Φ51/ランプ保持長さ：90
		Φ30〜32	20〜150	T30E　※2	Φ42/ランプ保持長さ：53
		Φ35	70〜100	T35E　※2	Φ49/ランプ保持長さ：70
		Φ40〜42	140〜150	T40m	Φ55/ランプ保持長さ：95
		Φ40〜42	140〜150	T40s	Φ54/ランプ保持長さ：85
		Φ38	140〜150	T38	Φ46
		Φ48	110〜400	T48	Φ64
		Φ50	180〜360	T50　※1	Φ70

＜ビームランプ＞

ランプ種		適合径（mm）	電力（ｗ）	ホルダ型式	最大開き径 （mm）
CDM-R（PAR20）		Φ64〜65	35〜38	MR65	Φ77
CDM-R（PAR30）		Φ95〜97	70〜38	MR95	Φ109
ビーム球 (MR150,, BF100,, CRF110など)		Φ112〜121	40〜150	HB120 Pana LDRには使用出来ません	Φ123〜130

＜スパイラルランプ＞

ランプ種		適合径（mm）	電力（ｗ）	ホルダ型式	最大開き径（mm）
＜蛍光灯＞ スパイラル 形		Φ45〜46	9	SP46※3	Φ65
		Φ50	18	SP50	Φ65
		Φ57〜60	18〜32	SP58※3	Φ78
		Φ65〜67	30	SP66※3	Φ81

＜各種アダプタ＞

	用　　　途	ホルダ型式
	大型ホルダ装着用　アダプタ （H203,H304,H701,B125,B150,R135,R175,R200, T50）	BS2
	破損ランプ　E26口金除去用	Q1
	斜め天井用	IB1
