吸引・吸着ホルダ

　　　　　　　　　　　　　　　　　　　　　　　　吸盤タイプ以外のホルダはこちらへ　

＜吸引式＞

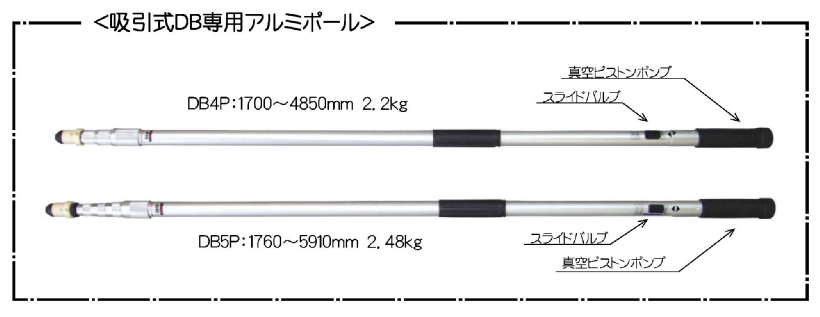

・吸引真空ポンプ内蔵の専用アルミポールを使用します（DB4P,DB5P）

・強制吸引のためＶＰシリーズと比較してランプ保持は安定しており安心してご使用頂けます。

・ホルダ最大外径はランプ径プラス5mm程度で抑えてますので、ランプと反射板の隙間が狭い器具にも対応致します。

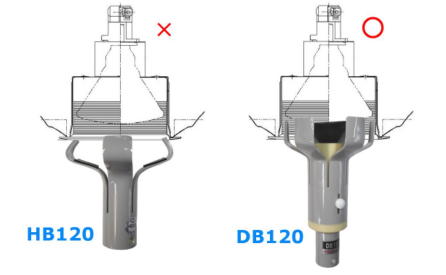

・極端に反射板が下がった照明器具はランプガイドが当たります。 　　その場合はランプガイドを下げて吸盤だけで使用することができます。

＜吸着式＞

・一般的に使われているFRPポールなどに装着して使用できます（Pj4,P-1〜P-9、MAP4,MAP5）

・ビーム球ミラー面に吸盤部を押し当て,吸着させランプを保持します

・ランプを離す操作はポールを引き下げるだけで吸着解除される簡単構造です

・ホルダ最大外径はランプ径プラス5mm程度で抑えてますので、ランプと反射板の隙間が狭い器具にも対応致します。

注：簡易吸着構造のため天井高さ５ｍ以下を目途とし、ポールは出来る限りゆすらないで使用出来る事が最低条件となります。

---

形　状	型　名	ミラー径	口　金	電　力	吸着式	吸引式	ホルダ外径
	JR	Φ35	GZ4・GU4	20〜35	GZ35	−	Φ40
	JR	Φ50	GU5.3	20〜50	GU50	−	Φ55
	JR	Φ35	EZ10	20〜35	VP35	−	Φ40
	JR・JDR	Φ50	EZ10・E11	20〜65	VP50	DB50	Φ55
	JDR	Φ70	E11	55〜100	VP70	DB70	Φ74
	PAR20・MR35	Φ65	E26	35〜38	VP65	DB65	Φ69
	PAR30・MR70	Φ95〜97	E26	50〜100	−	DB100	Φ103
	BR・CR・BF	Φ121	E26	40〜125	−	DB120	Φ127
	LR	Φ50	E17	25〜50	VP50R	−	Φ55
	RF	Φ62	E26	38〜95	VP60R	−	Φ67
	RF・RS・EFR12	Φ80	E26	90〜100	VP80R	−	Φ84
